В предыдущей статье мы рассказали какое реле и как его правильно подключить к двухклавишному выключателю в подрозетнике, и как правильно расключить провода в распределительной коробке. Завершим серию статей о подключении реле к выключателям темой о проходных выключателях и в первую очередь определимся с типом Зигби-реле, которое подойдет под эту задачу. Реле для проходного выключателя (одноклавишного) ничем не отличается от обычного одноклавишного выключателя и состоит из аналогичных клемм:
- L_in — входящая фаза из сети;
- N_in — входящий ноль (если модель с нулём);
- L_out — выход на нагрузку (лампу);
- N_out— выходящий ноль (если модель с нулём);
- S1/S2 — подключение к проводам выключателя.

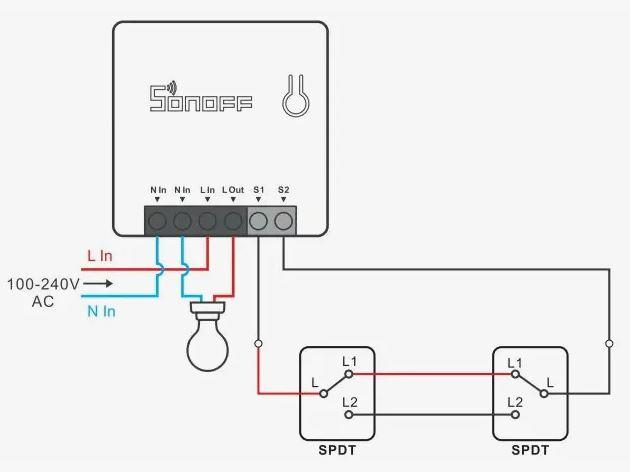

Для данного реле также нужен приходящий «Ноль», схема подключения от производителя выглядит следующим образом:
Кто читал статью о подключении реле к одноклавишному выключателю сразу могли заметить сходство.

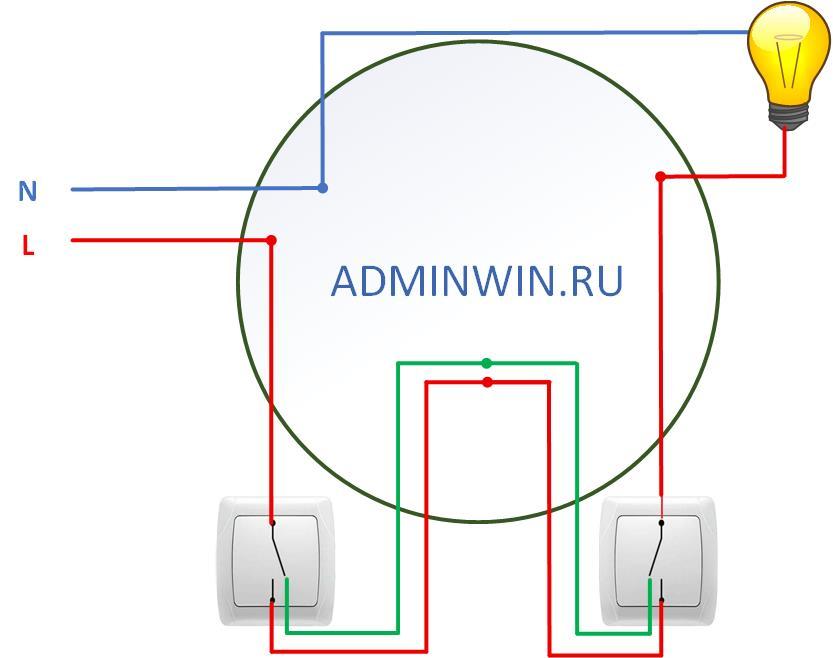

Перейдем сразу к схеме подключения проводки без реле:

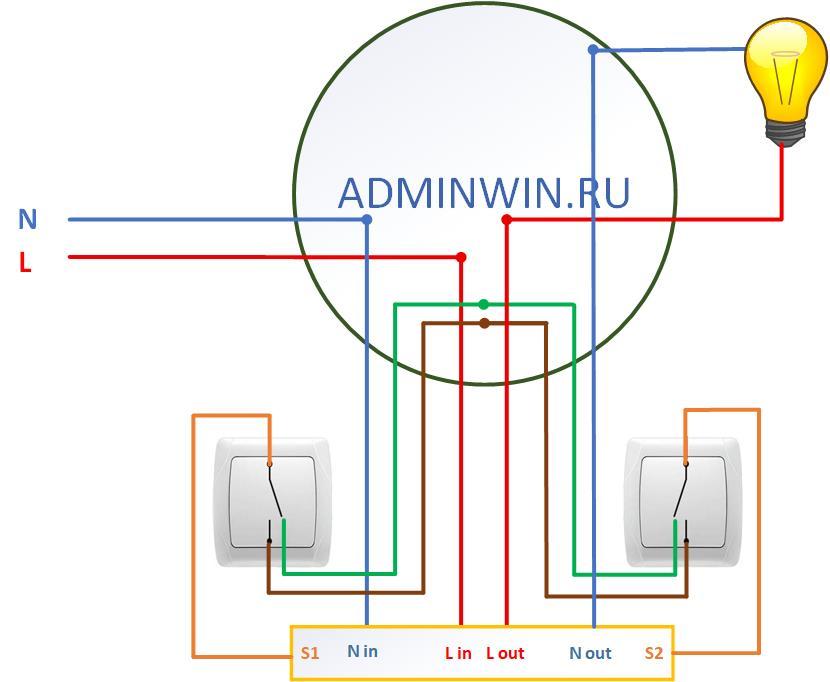

Как видно из схемы на выключатели приходит по три провода, которые обычно уже проложены до подрозетника выключателей — два из них в распределительной коробке подключаются между выходными сигналами проходных выключателей, а третий на выход это фаза входящая и выходящая до потребителя — лампочка. Перейдем к схеме с установленным zigbee-реле, который достаточно установить только к одному из проходных выключателей:

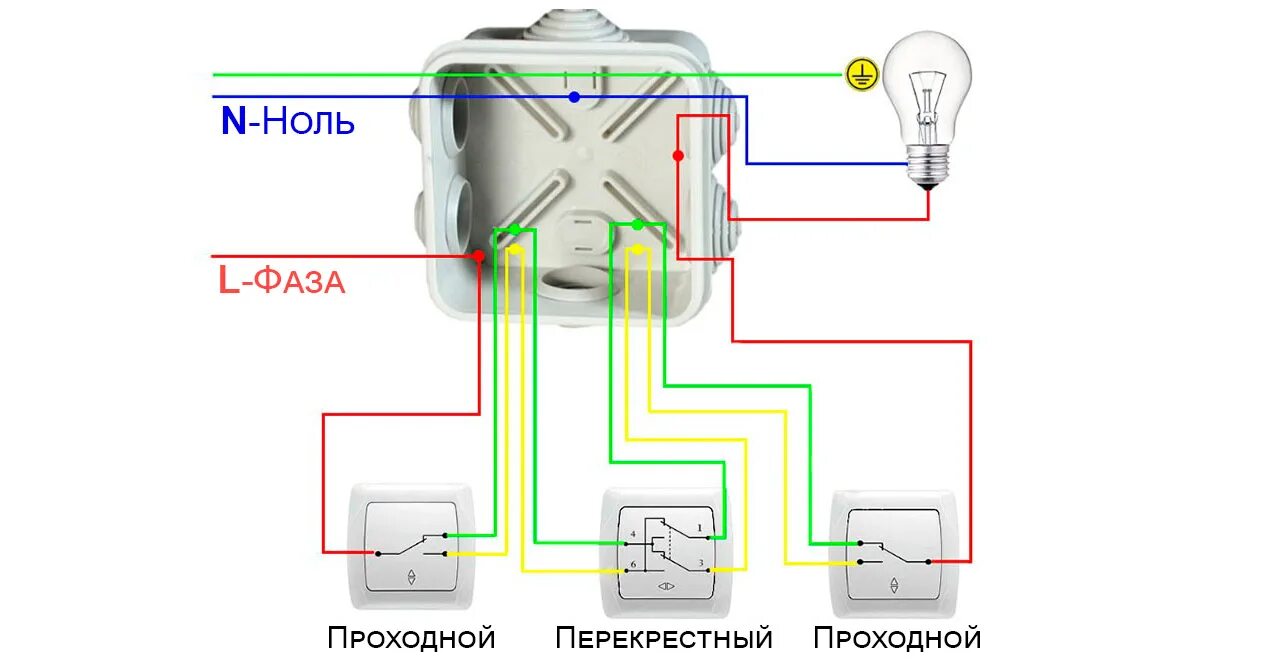

Есть еще сложнее схема — управление лампочкой с трех мест, где подразумевается использование дополнительно «перекрестного выключателя» к двум проходным. Перекрестный выключатель в этом случае устанавливается в разрыв между двумя проходными. Рисовать схему не буду, но приведу ссылку на готовую из интернета для понимания общего представления:
На этом серию статей о реле на выключатели можно заканчивать, если есть вопросы или комментарии, пишите в сообщениях к статье. Также планируются новые темы по другим устройствам умного дома, которые работают по протоколу Zigbee. Важный компонент Zigbee устройств — это Zigbee-шлюз (хаб), о котором также можно уделить внимание в виде статьи.
