В одной из предыдущих статей мы рассказывали о протоколе ZigBee, который позволяет на базе беспроводной связи объединить различные устройства и управлять ими. Сегодня мы расскажем, как с помощью Zigbee-реле можно управлять обычным выключателем с телефона или с помощью голосового помощника Яндекс Алиса, Маруся, Google Assistance, Alexa, в зависимости от производителя системы умного дома, которых сейчас на рынке достаточно много: Sonoff, Aqara, Яндекс, Hommyn, HIPER IoT, Tuya и другие.
Важно отметить, что для управления реле, термостатами и другими устройствами на Zigbee (Зигби), требуется Zigbee-шлюз (хаб). Через него устройство подключается к вашей домашней сети, и уже через приложения Tuya Smart или Smart Life вы им управляете. А дальше можно интегрировать устройство в другие системы:
- Голосовые помощники: Яндекс Алиса, Маруся, Google Assistant, Alexa. ozon.ru +2
- Системы домашней автоматизации: Home Assistant, Sprut.Hub, Zigbee2mqtt.
1. Какие бывают Zigbee-реле?
Один из важных параметров выбора реле — требования к проводке.
1.1 Zigbee-реле с нейтральным проводом.
Некоторые модели требуют наличия нейтрального провода (N) (нуля) в подрозетнике с выключателем. Далее в статье детально рассмотрим схемы подключения реле в подрозетнике и правильного расключения кабеля в распределительной коробке.
У такого реле на корпусе есть обозначения клемм:
- L_in — входящая фаза из сети;
- N_in — входящий ноль (если модель с нулём);
- L_out — выход на нагрузку (лампу);
- N_out— выходящий ноль (если модель с нулём);
- S1/S2 — подключение к проводам выключателя.
Плюсы Zigbee‑реле с нейтральным проводом
- Стабильное питание устройства. Реле получает питание по отдельной нейтральной линии, а не «забирает» ток через нагрузку (лампу). Из‑за этого исключены мерцание и тусклое свечение LED‑ламп в выключенном состоянии.
- Нет нужды в конденсаторе. В отличие от реле без нейтрали, здесь не требуется ставить дополнительный конденсатор для компенсации питания — схема работает корректно «из коробки».
- Высокая допустимая мощность нагрузки. Обычно такие реле выдерживают до 2000–2500 Вт, поэтому подходят даже для мощных групп освещения или других приборов.
- Работа как Zigbee‑роутер (ретранслятор). Устройство постоянно на связи и участвует в построении mesh‑сети, улучшая покрытие и стабильность умного дома.
- Дополнительные функции. Доступны мониторинг энергопотребления, функция Zero‑Crossing Detection (включение/выключение в момент перехода напряжения через ноль — это снижает броски тока и продлевает срок службы контактов и ламп).
- Постоянная индикация и подсветка. Поскольку питание не зависит от нагрузки, можно использовать подсветку клавиш без риска вызвать мерцание ламп.
- Более предсказуемое поведение в автоматизациях. Стабильное питание контроллера снижает риск «зависаний» и потери связи, характерных для устройств с ограниченным энергопотреблением.
Минусы Zigbee‑реле с нейтральным проводом
- Требует наличия нейтрали в подрозетнике. Если к выключателю подведена только фаза, такое реле не подключить. В готовом ремонте подвести нейтраль часто сложно и дорого.
- Больше клемм и сложнее монтаж. Нужно правильно подключить и фазу, и нейтраль, и нагрузку, и линии выключателя. Это увеличивает риск ошибки при установке.
- Занимает больше места в подрозетнике. Из‑за схемы питания и компонентов реле может не поместиться в мелкий или плотно набитый подрозетник вместе с выключателем.
- Зависимость от корректной разводки. Если нейтраль перепутана или взята не из той группы, возможны сбои, ложные срабатывания или проблемы с измерениями мощности.
- Цена. Модели с нейтралью часто стоят дороже аналогов без неё.
1.2 Zigbee-реле без нейтрального провода.
У реле без нейтрального провода также есть свои плюсы и минусы, самый большой плюс — в уже сделанном ремонте.
Плюсы Zigbee‑реле без нейтрального провода
- Подходит для старой проводки. Главное преимущество — можно ставить там, где в подрозетнике только фаза и нет нейтрали. Это идеальный вариант для модернизации без капитального ремонта.
- Компактность. Такие реле обычно меньше по размеру, поэтому чаще помещаются в тесные или старые подрозетники даже вместе с выключателем.
- Проще с точки зрения «дотянуться до нуля». Не нужно тянуть дополнительный провод или переделывать схему в щитке — монтаж сводится к замене/дооснащению существующей линии.
- Сохранение физической клавиши. Можно оставить обычный выключатель на стене и одновременно получить умное управление через приложение и автоматизации.
- Доступная цена. Часто такие модели дешевле версий с нейтралью, особенно среди бюджетных брендов.
Минусы Zigbee‑реле без нейтрального провода
- Питание за счёт нагрузки. Реле берёт небольшой ток через подключённую лампу. Из‑за этого могут возникать проблемы: мерцание или слабое свечение LED‑ламп в выключенном состоянии.
- Нужен конденсатор (или модуль анти‑мерцания). Чтобы убрать мерцание, почти всегда приходится ставить дополнительный конденсатор параллельно лампе. Это лишние действия и место в коробке.
- Минимальная нагрузка. Для корректной работы реле требуется определённая мощность нагрузки (часто от 3–5 Вт, иногда выше). С маломощными светодиодными светильниками или отдельными лампами могут быть сбои.
- Ограниченная максимальная мощность. Обычно такие реле выдерживают меньшую нагрузку (часто до 1000–1200 Вт или 5–6 А), поэтому не подходят для мощных групп освещения или бытовых приборов.
- Не работает как Zigbee‑роутер. Из‑за особенностей питания такие реле реже участвуют в построении mesh‑сети и не усиливают покрытие Zigbee.
- Нет мониторинга энергопотребления. В большинстве моделей без нейтрали нет функции измерения мощности и расхода электроэнергии.
- Чувствительность к типу нагрузки. Могут некорректно работать с некоторыми LED‑драйверами, диммируемыми лампами, низковольтным освещением через трансформаторы.
- Риск ложных срабатываний. При нестабильной нагрузке или «шумах» в сети возможны самопроизвольные включения/выключения.
У такого реле на корпусе есть обозначения клемм:
- L_in — входящая фаза из сети;
- L_out — выход на нагрузку (лампу);
- S1/S2 — подключение к проводам выключателя.
2. Как подключить Zigbee-реле в подрозетнике c нейтралью\нулем.
Обычно схема подключения реле к выключателю есть в инструкции к реле и выглядит она понятно для электриков, например как на этом рисунке:

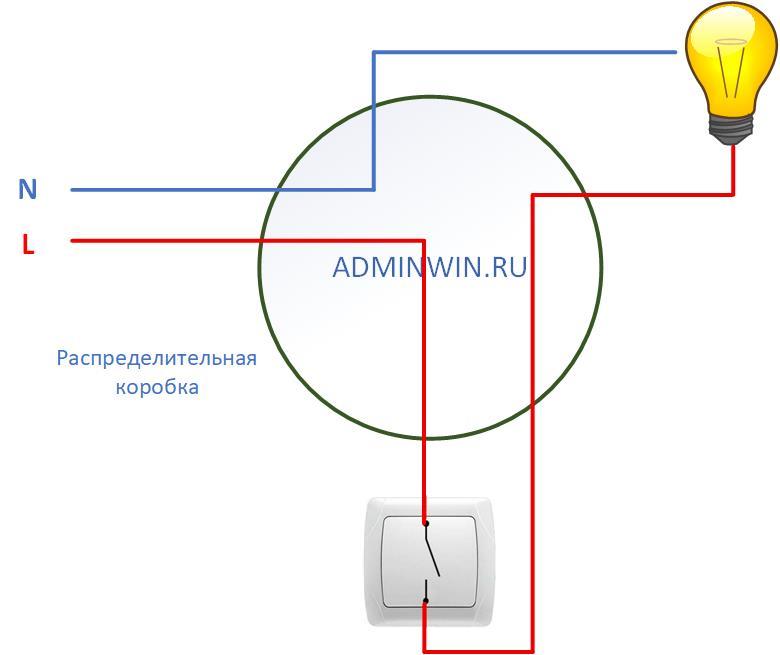

Но у нас, IT-шников, чаще всего вызывает вопросы, так как нам нужна подробная L1-схема с ответами на вопросы «а как подключить реле в подрозетнике, а как расключить провода в распред коробке? Поэтому решено нарисовать две схемы — первая схема отражает типовую схему подключения выключателя. У нас в распредке на выключатель приходит обычно 3 провода: приходящая фаза (L) (белый или коричневый провод) и через разрыв выключателя по второму проводу фаза (L) (синий или бело-синий провод) уходит до Лампочки, третий, если он есть — провод заземления (PE), остается не подключенным.

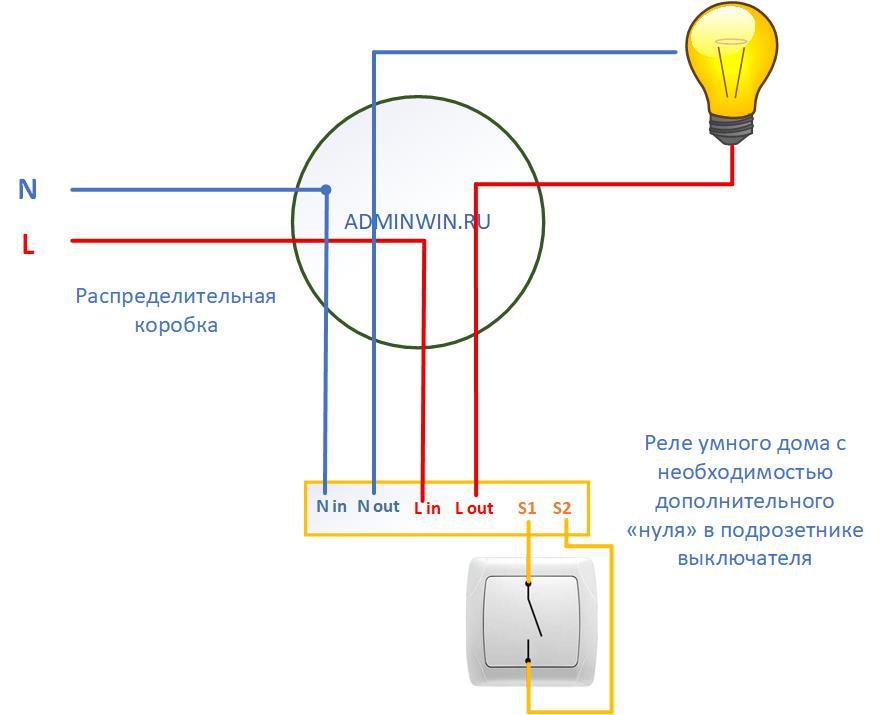

Теперь смотрим как нужно подключить реле в подрозетнике и как это будет в распаечной коробке на схеме с подключенным реле. В этой схеме мы уже задействуем третий провод, который у нас желто-зеленый под заземление (он изначально не подключен к выключателю) и дополнительно кабель под нейтраль на реле. Если по пунктам разложить, то получается :
- белый\коричневый провод, приходящий с вводного кабеля в распределительную коробку подключаем в L in;
- синий\бело-синий провод, приходящий с вводного кабеля в распределительную коробку подключаем в N in;
- желто-зеленый провод используем под L out, предварительно расключив в распред. коробке на лампочку;
- новый провод «под ноль\нейтраль» синий\бело-синий подключаем в N out и в расперд. коробке отдаем на лапочку;
Есть небольшой лайфхак — если у вас рядом с выключателем есть розетка, то нейтральный провод входящий на N in можно взять у розетки.
Делитесь в комментариях с какими производителями «умного дома» работаете и какие рекомендации по выбору можете дать.
