В предыдущей статье мы рассказали, как подключить Zigbee-реле с нулем к одноклавишному выключателю, а сейчас рассмотрим подключение реле к двухклавишному выключателю. Не будем повторять плюсы и минусы реле с дополнительным «нулем» или без него и в чем их отличие, сразу перейдем к основным вопросам, но если интересно, то возвращаемся в предыдущую статью.
Первое, на что нужно обратить внимание при подключении реле умного дома к двухклавишному выключателю — это правильная модель, которая отличается количеством выходов на точки освещения и количеством точек подключения провода Фазы (L), а также в названии реле чаще всего будут присутствовать слова «Duo» или «Dual».
У такого реле на корпусе есть обозначения клемм:
- L — 1 клема входящая фаза из сети;
- L — 2 клема выходящая фаза на выключатель;
- N — входящий ноль (если модель с нулём);
- L_1 — выход на нагрузку (лампу 1);
- L_1 — выход на нагрузку (лампу 2);
- S1/S2 — подключение к проводам двухклавишного выключателя.
2. Как подключить Zigbee-реле в подрозетнике c нейтралью\нулем на двухклавишный выключатель.

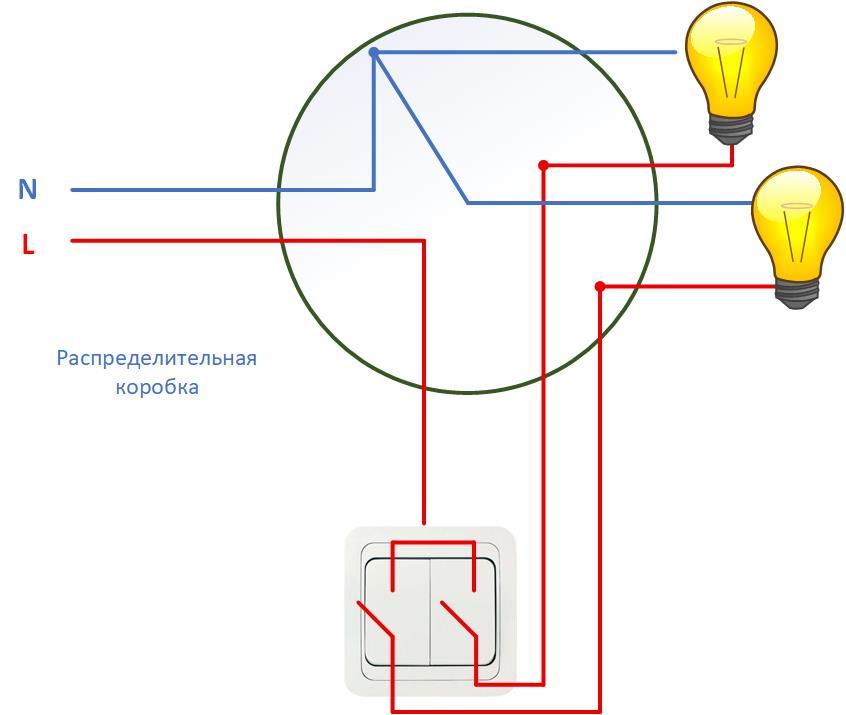

Для начала рассмотрим схему-подключения двухклавишного выключателя без реле в подразетнике и распределительной коробке. По схеме видим, что достаточно использовать три провода, которые чаще всего в современных разводках уже должны быть в подрозетнике: белый\коричневый, синий\бело-синий, желто-зеленый. В подрозетнике белый провод (приходящую фазу L) мы подключаем на вход выключателя, а синий и желто-зеленый отдаем с каждой клавиши на подключение к соответствующим лампочкам. В распределительной коробке фазу (L) отдаем на вход выключателя (белый провод), а приходящие от клавиш синий и желто-зеленый провода соединяем с отходящими на каждую лампочку проводами. Нейтральные (N) провода от лампочек скручиваем в одну скрутку с входящим от щитка нейтральным проводом.

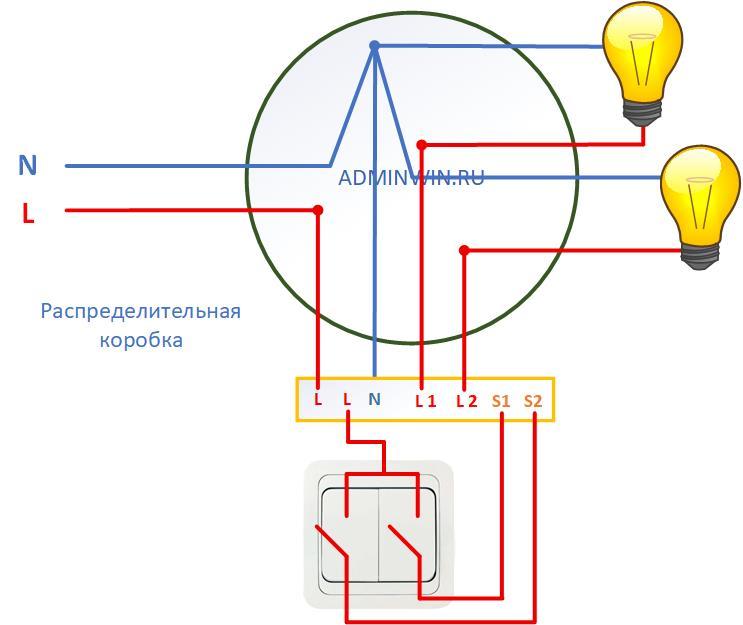

Разбере как в стандартную схему подключтиь реле и приведем схему подключения реле из документации производителя:
Переведем ее для понимания IT-шников: в подрозетнике появляетя еще один провод на N — нейтраль, который надо в соответствующую клемму подключить, а существующие провода Фазы в первую клему L, провода от лампоче в L1 и L2 соответственно. Выходные с выключателя клемы вешаем отдельно на S1 и S2. Продублирую лайфхак с предыдущей статьи — если провода N нет, а с распредки тянуть сложно (например, ремонт уже сделано), то можно взять от ближайшей розетки как вариант.
